鎳鈷錳三元氧化物材料（NCMs）和鎳鈷鋁材料（NCAs）因其能量密度高、循環(huán)性能好、安全性能好、成本相對(duì)較低，一致被認(rèn)為是鋰離子電池（LIBs）的理想正極材料。



　　

　　從LCO到LiNi1/3Co1/3Mn1/3O2(NCM111), LiNi0.5Co0.2Mn0.3O2(NCM523), LiNi0.6Co0.2Mn0.2O2(NCM622), LiNi0.8Co0.1Mn0.1O2(NCM811)和超高鎳（Li [NixCoyMn1-x-y] O2中x>0.8）。研究人員不斷在探索鋰電池的容量。然而，增加鎳的含量將大大降低其他電池性能，如循環(huán)穩(wěn)定性（特別是長(zhǎng)期循環(huán)）和熱穩(wěn)定性。

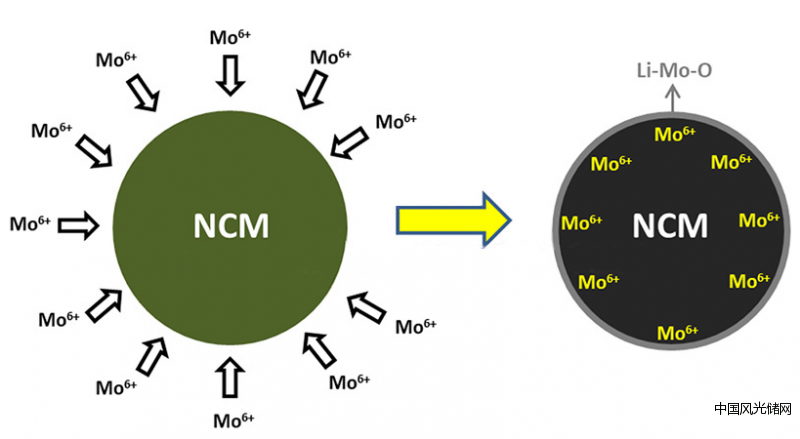

　　在增加鋰電池正極材料的穩(wěn)定性中發(fā)現(xiàn)鉬具有重要作用。對(duì)于NCM622，研究人員發(fā)現(xiàn)0.7 mol%的Mo摻雜提高了循環(huán)穩(wěn)定性。在4.6V的電壓下，1C的容量為203 mAh-g-1，而且摻Mo的樣品的容量保持率比原始樣品高。一項(xiàng)新的研究結(jié)果是，摻入Mo后明顯抑制了顆粒的粉碎。研究人員進(jìn)一步發(fā)現(xiàn)1 mol%的Mo摻雜是最佳水平。



　　隨著Mo摻雜量的增加，初級(jí)粒子的尺寸也在減小，即摻雜量為0、0.5、1、1.5和2 mol%時(shí)，初級(jí)粒子的尺寸分別為800、400、300、200和150納米。較小的顆粒增加了表面積，縮短了Li+的傳輸路徑。存在的一個(gè)問(wèn)題可能是測(cè)試的循環(huán)次數(shù)有限（



　　對(duì)于NCM811，研究人員嘗試用Mo摻雜來(lái)改變熱穩(wěn)定性，其中Mn被Mo所取代。DSC結(jié)果證明，電極/電解質(zhì)的放熱反應(yīng)減少了，這與NCM523的結(jié)果一致。采用熱解吸光譜-質(zhì)譜法（TDS-MS）來(lái)測(cè)量氣體，檢測(cè)到了O2、HF和CO2。摻入Mo的樣品的氧氣釋放量比原始樣品少得多，證明了其熱穩(wěn)定性的提高。在200-350℃時(shí)，Mo摻雜抑制了從尖晶石到巖鹽的相變。然而，摻Mo的樣品的放電能力比原始樣品的低。這可能是由于Mo的高含量（2和4 mol%），因?yàn)橐郧暗难芯孔C明通常1 mol%的Mo是最佳水平。





　　適度的Mo摻雜可以促進(jìn)表層巖鹽的形成，因?yàn)镸o6+引起的Ni2+濃度增加。循環(huán)前形成的巖鹽將緩解循環(huán)過(guò)程中從層狀結(jié)構(gòu)到巖鹽的進(jìn)一步相變。最佳的Mo含量為1wt%，在1C條件下有184 mAh-g-1的高容量，100次循環(huán)后容量保持率為~92%。Mo摻雜（1-3mol%）可以大大改善電化學(xué)性能。主要的進(jìn)展是理論上的解釋，即Mo6+會(huì)更好地替代Ni位點(diǎn)，因?yàn)槊芏确汉碚摚―FT）計(jì)算證明，與Li、Co和Mn相比，Ni/Mo交換顯示出最低的替代能量。Mo6+對(duì)Ni陽(yáng)離子的替代和Ni2+濃度的增加也可以提高Ni2+在顆粒局部位點(diǎn)的相對(duì)富集度，誘發(fā)巖鹽相的形成。



　　上述討論表明，在鋰電池正極材料中使用鉬進(jìn)行摻雜/涂層是一種有前途的策略，可以改善包括NCM、NCA和超高鎳材料在內(nèi)的層狀結(jié)構(gòu)陰極材料的循環(huán)穩(wěn)定性，一般表現(xiàn)為較低的電位極化、較小的電荷轉(zhuǎn)移電阻增加和循環(huán)中較少的微裂縫。
